AF121B-EX 防爆耐高温防堵型 风速（风量）变送器
2025-11-19 15:10:13 来源：原创
一、概述

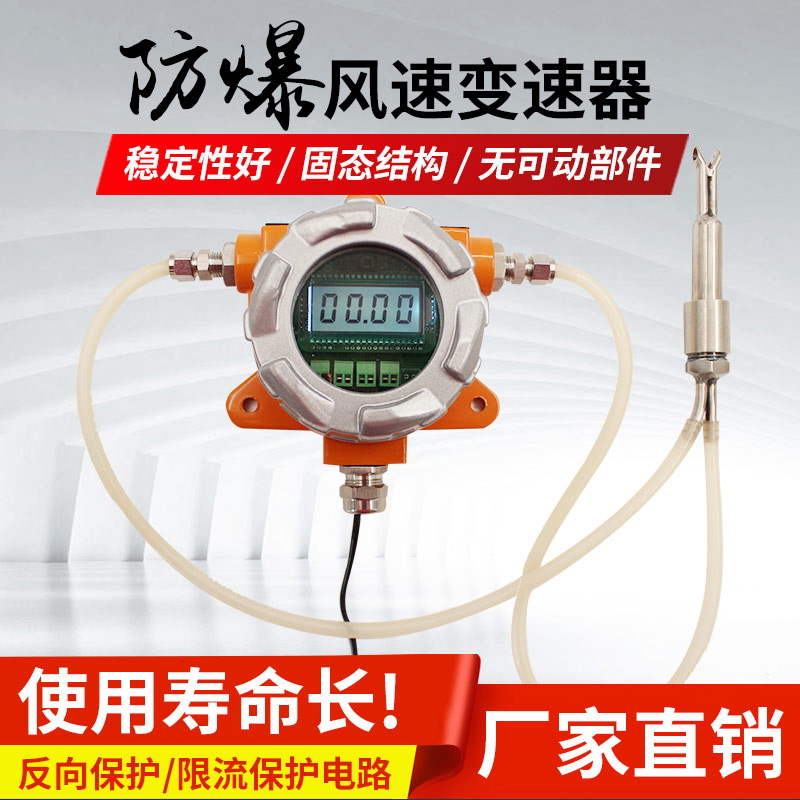

AF121B-EX变送器主机配上标准 S 型皮托管可以实现对高温烟气的流量和流速的测量。
防爆等级：ExIICT6
二、功能特点
- 不锈钢皮托管耐温（450℃），标配变送器主机：4 位LCD 显示，零位现场可调，满度现场可调。
- 稳定性好，满度、零位长期稳定性可达1%FS/年。主机在补偿温度 0～70℃范围内，温度飘移低于1%FS，在整个允许工作温度范围内低于1%FS。
- 具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时变送器会自动限流在35mA以内。
- 固态结构，无可动部件，高可靠性，使用寿命长。
三、主要技术参数
| 测量范围 |
0～10M/S， 0～20M/S, 0～30M/S，0～40M/S，0～70m M/S(可定制) |
| *大过载 |
标准量程的 5 倍 |
| 输出形式 |
风速，风量 |
| 精度等级 |
3%F·S，显示分辨率 |
| 显示分辨率 |
0.01 |
| 电源电压 |
24VDC |
| 负载电阻 |
≤500Ω |
| 长期稳定性 |
±1% F·S/年 |
| 探头环境 |
温度 |
-40～400℃ |
| |
湿度 |
0～95% |
| 主机环境 |
温度 |
-5～70℃（不带显示可-10～70℃） |
| |
湿度 |
0～95% |
| 工作环境温度 |
探头-40～400℃，主机-5～70℃（不带显示可-10～70℃） |
| 补偿温度 |
0～70℃ |
| 防护等级 |
IP65 |
| 输出信号 |
4-20mA,0-10V,485输出 |
四、选型表
| AF121B-EX |
* |
** |
* |
** |
| 风速范围 |
0-10m/s |
1 |
|
|
|
| |
0-20m/s |
2 |
|
|
|
| |
0-30m/s |
3 |
|
|
|
| |
0-40m/s |
4 |
|
|
|
| |
0-50m/s |
5 |
|
|
|
| |
0-60m/s |
6 |
|
|
|
| |
0-70m/s |
7 |
|
|
|
| 信号输出 |
4-20mA |
|
A |
|
|
| |
0-10V |
|
V |
|
|
| |
RS485 |
|
R |
|
|
| |
4-20mA+RS485 |
|
AR |
|
|
| |
开关 |
|
AB |
|
|
| 安装方式 |
法兰 |
|
|
F |
|
| |
螺纹 |
|
|
G |
|
| 杆长 |
管径120mm以下（含） |
|
|
|
L4 |
| |
管径120mm-150mm（含） |
|
|
|
L5 |
| |
管径150mm-180mm（含） |
|
|
|
L6 |
| |
管径180mm-210mm（含） |
|
|
|
L7 |
| |
管径210mm-240mm（含） |
|
|
|
L8 |
| |
管径240mm-270mm（含） |
|
|
|
L9 |
| |
管径270mm-300mm（含） |
|
|
|
L0 |
| |
定制 |
|
|
|
LL |
